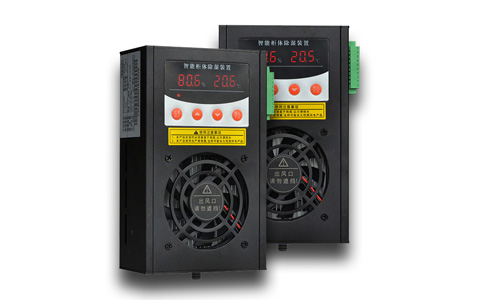

排水型智能除濕裝置
技術規范書


    2018年2月


排水型智能除濕裝置技術規范書
一. 總則
1.1 本技術規范書適用于機構箱排水型智能除濕裝置訂貨及驗收的技術要求。
1.2本設備技術規范書提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文，賣方應保證提供符合本規范書和工業標準的優質產品。
1.3 賣方應以書面形式對本規范書的條款逐條做出詳細應答，確認對本規范書要求的滿足和差異，對偏差部分應列出偏差表作詳細描述。
1.4 本設備技術規范書所使用的標準如與賣方所執行的標準有偏差時，按高標準執行。
1.5 本設備技術規范書經買賣雙方確認后作為訂貨合同的技術附件，與合同正文具有同等的法律效力。
1.6 本設備技術規范書未盡事宜，由買賣雙方協商確定。
1.7 標準
本規范書提出了最低限度的技術要求，并未規定所有的技術要求和適用的標準，對國家有關的強制性標準，必須滿足其要求。規范書中除規定的技術要求和參數外，其余均應遵照最新版的IEC標準及和中國規程要求。
二． 基本要求
2.1  產品的銘牌應標明制造廠家、型號、產品名稱、出廠日期等。
2.2  所有產品應具備詳細的中文說明書。
2.3  產品的工作電源必須保證工作過程的安全可靠。
2.4  產品中的按鈕等應有明顯的功能標志。
2.5  選用性能優良的原材料及器件，保證產品優良的工作性能。
2.6  產品應有自動保護功能，防止突然停電等意外情況對產品造成損壞。
三、產品使用環境條件
2.1 使用最高環境溫度70oC，最低環境溫度-20oC；
2.2 海拔高度：<2000m；         2.3 地震烈度：8度；
2.4 系統頻率：50Hz；           2.5 最大風速：<35m/s；
2.6 污穢等級：Ⅲ級；

四、產品功能
4.1凝水法除濕
4.2強制“手動除濕”(OLED中文液晶顯示屏需中文顯示出"手動除濕"狀態)
4.3濕度自動控制除濕（OLED中文液晶顯示屏需中文顯示出"自動除濕"狀態，出廠默認為65%自動除濕）
4.4濕度閥值設定（用戶可以自主設置濕度啟動值和退出值）
4.5低功耗設計，環保節能
4.6低溫自動除霜(OLED中文液晶顯示屏需中文顯示出"自動除霜"狀態)
4.7抗干擾能力：硬件上必須帶干擾脈沖吸收回路，軟件必須有“看門狗”程序，使控制器能在較強電磁場下穩定工作
4.8全中文OLED液晶顯示（實時中文顯示包括溫度，濕度，通訊地址，通訊頻率，工作狀態，故障狀態，手動模式，自動模式，調試模式需簡單易懂）
4.9除濕狀態，除霜狀態，故障狀態中文提示（當智能除濕裝置處于“手動除濕”模式或“自動除濕”模式時需中文顯示出“手動除濕”及“自動除濕”，當智能除濕裝置處于“自動除霜”模式時需中文顯示出“自動除霜”，當智能除濕裝置處于“傳感器故障”或“主機故障”時需中文顯示出“傳感故障”和“主機故障”）
4.10傳感器要求: 為保證智能除濕裝置使用精度、使用壽命和便于智能除濕裝置檢修、更換，要求采用USB可插拔式進口數字化傳感器(傳感器連接方式采用micro usb可熱插拔式) 具備故障中文提示（傳感器損壞時需中文顯示出“傳感故障”）
數字化傳感器溫度誤差不能超過1%
數字化傳感器濕度誤差不能超過2%
4.11 通訊接口：標配RS485通訊接口 （采用標準MODBUS通訊協議）和無線通訊接口（為便于后期升級，設備提供廠家需提供除濕裝置能實現無線采集的技術方案）
4.12 遙控功能 ：采用上位機通過RS485通訊接口遠程遙控強制除濕（非“手動模式”）和無線控制（為便于后期升級，設備提供廠家需提供除濕裝置能實現無線采集的技術方案）
4.13智能除濕裝置主機上需配有總電源開關（通斷必須有燈光指示），便于安裝調試及維修。
4.14安全接地（智能除濕裝置主機需有可靠的安全接地方式）
4.15 擴展輸出:智能除濕裝置需有1路繼電器擴展輸出，可以外接加熱器或其他輔助除濕裝置，接點輸出要求220V 5A。

4.15排水型溫濕度控制器顯示界面必須滿足下表中要求
界面 圖示
自動除濕
手動除濕
遙控除濕
自動除霜
傳感故障
參數設置

五、產品技術參數
5.1電源：AC220V，50Hz
5.2額定功率：15W
5.3顯示方式：全中文OLED液晶屏顯示；
5.4排水方式：軟管排水
5.5濕度啟動閥值：65%（默認）；濕度停止閥值：45%（默認）
5.6除濕量：24小時抽濕350-400ML（工況條件：溫度35℃，濕度85%RH）
5.7外形尺寸和外殼材質：92*128*42mm (寬*高*厚)，304不銹鋼材質外殼
5.8適合工作溫度范圍：-20℃～70℃；適合工作濕度范圍：0%～99%RH
5.9推薦除濕空間：0.5平方米
5.10可擴展通訊方式：RS485（標配）
通訊要求
1．物理層
1)  RS485 通訊接口，異步半雙工模式；
2)  通訊速度出廠默認為4800 bps；
3）字節傳送格式（N81）：1 個起始位，8 個數據位， 1 個停止位。
2． 報文格式指令
1）讀數據寄存器值（功能碼 0x03/0x04）數據類型:int型
主
機
請
求 幀結構 地址碼 功能碼 數據碼 校驗碼
起始寄存器地址 寄存器個數
占用字節 1 字節 1字節 2 字節 2字節 2字節
報文舉例 0x01 0x03 0x00
0x00 0x00 0x02 CRC
從
機
響
應 幀結構 地址碼 功能碼 數據碼 校驗碼
寄存器字節數 寄存器值
占用字節 1 字節 1 字節 1 字節 4字節 2字節
報文舉例 0x01 0x03 0x04 （4字節數據） CRC
備注: 第1,2字節是溫度; 3,4字節是濕度; 5,6字節是除濕狀態;7,8字節是故障狀態。
2）遙控繼電器輸出（功能碼 0x05）
主
機
請
求 幀結構 地址碼 功能碼 數據碼 校驗碼
起始繼電器地址 繼電器動作值
占用字節 1 字節 1字節 2 字節 2字節 2字節
報文舉例 0x01 0x05 0x00
0x00 0xFF
0x00 0x8C
0x3A
從
機
響
應 幀結構 地址碼 功能碼 數據碼 校驗碼
起始繼電器地址 繼電器動作值
占用字節 1 字節 1 字節 2字節 2字節 2字節
報文舉例 0x01 0x05 0x00
0x00 0xFF
0x00 0x8C
0x3A
說明：主機請求的繼電器動作值“0xFF00”表示閉合，“0x0000”表示斷開。使用遙控指令必須設置繼電器工作在遙控模式。
5.11安裝條件：可以在端子箱，匯控柜，電源檢修箱，斷路器操作機構箱，西門子，ABB等進口或國產隔離開關機構箱內安裝使用，如智能除濕裝置不便于直接安裝，必須提供可以方便安裝的安裝支架及固定支架的液體金屬，確保智能除濕裝置可以正常穩定工作。
六． 質量保證
6.1 質量保證
供方應提供下列質量保證文件：產品合格證、檢驗記錄。
6.2質量保證期為三年。質保期內由于供方的原因(選材不當、設計錯誤、制造不良、組裝不好等)，設備出現缺陷和損壞時，供方應免費更換，產品均實行終身維護，保修期后維修僅收取成本。
6.3供方應保證其提供的設備是全新未使用過的，采用的是優質材料和先進工藝，并在各方面符合本技術條件書的要求。
6.4供方專設有售后服務跟蹤小組，對售后的每一套設備進行跟蹤，隨時解決用戶使用中遇到的問題并提供技術咨詢。
6.5供方隨時免費提供相關產品技術支持和培訓資料，免費提供軟件升級。
七． 供貨范圍
7.1投標方應確保供貨范圍完整，對于屬于合同設備運行所必需的部件，即使本供貨范圍未列出或數目不足，投標方仍須在執行合同時補足。
7.2投標方應根據自身設備的具體情況，提供詳細的設備配置清單，包括安裝材料、專用工具和備品備件，清單中依次說明型號、數量、產地、生產廠家等內容。
7.3供貨范圍一覽表
