智能箱體除濕裝置
技術規范書


2018年3月

目  錄
1. 總則 1
2. 工作范圍 2
3. 應遵循的主要標準 3
4. 使用條件 3
5. 技術要求、功能要求 4
6. 調試及驗收 4
7. 技術文件要求 5
8. 包裝、運輸、安裝及質量保證 6
9. 技術差異表 7
10. 投標方需要說明的其它問題 7



1.總則
1.1本招標技術文件適用于智能箱體除濕裝置的功能、性能、安裝等方面的技術要求。
1.2本招標技術文件提出的是最低限度的技術要求, 并未對一切技術細節作出規定, 也未充分引述有關標準和規范的條文，凡本招標技術文件中未規定，但在相關設備的行業標準、國家標準或IEC標準中有規定的規范條文，投標方應按相應標準的條文進行設備設計、制造、試驗和安裝。
1.3如果投標方?jīng)]有以書面形式對本招標技術文件的條文提出異議, 則意味著投標方提供的設備(或系統)完全符合本招標技術文件的要求。如有異議, 不管是多么微小，都應在報價書中以“對招標技術文件的意見和同招標技術文件的差異”為標題的專門章節中加以詳細描述。
1.4本招標技術文件所使用的標準如遇與投標方所執行的標準不一致時, 按較高標準執行。
1.5本招標技術文件經買、賣雙方確認后作為訂貨合同的技術附件，與合同正文具有同等法律效力。
1.6投標方在應標技術文件中應如實反映應標產品與本招標技術文件的技術差異。如果投標方?jīng)]有提出技術差異，而在執行合同的過程中，招標方發現投標方提供的產品與其應標技術文件的條文存在差異，招標方有權利要求退貨，并將對下一年度的評標工作有不同程度的影響。
1.7投標方應在應標技術部分按本招標技術文件的要求如實詳細的填寫應標設備的標準配置表，并在應標商務部分按此標準配置進行報價，如發現二者有矛盾之處，將對評標工作有不同程度的影響。
1.8投標方應充分理解本招標技術文件并按本招標技術文件的具體條款、格式要求填寫應標的技術文件，如發現應標的技術文件條款、格式不符合本招標技術文件的要求，則認為應標不嚴肅，在評標時將有不同程度的扣分。
1.9本招標技術文件未盡事宜, 由買賣雙方協商確定。

2.工作范圍
2.1供貨范圍
2.1.1投標方應按本標書的要求提供全新的、合格的設備及其附屬設備、備品備件、專用工具和儀器。投標方所提供的組件或附件如需向第三方外購時，投標方應對質量向招標方負責，并提供相應出廠和驗收證明。
2.1.2供貨范圍一覽表
投標方應確保供貨范圍完整，對于屬于合同設備運行所必需的部件（含備品、專用工具等），即使本供貨范圍未列出或數目不足，投標方仍須在執行合同時補足。
序號 物資名稱 型號規格 單位 數量 備注

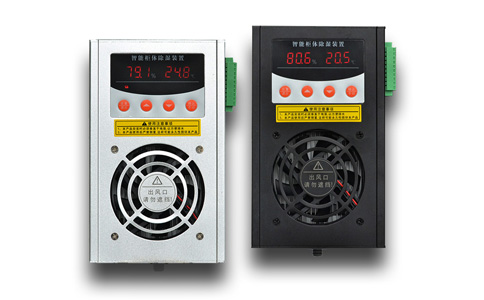

1 智能箱體除濕裝置 冷凝式除濕裝置 臺 60 配件含GPRS主機5臺，上位機軟件一套。戶外端子箱專用，含抽風機、傳感器、排水管,有數顯的一體化智能除濕裝置。
特殊說明：
1、投標書必須提供第三方檢測報告（彩色掃描件），原件備查。提供投標樣品1臺。
2、投標方應確保供貨范圍完整，對于屬于合同設備運行所必需的部件，即使本供貨范圍未列出或數目不足，投標方仍須在執行合同時補足。
3、質量保證期為二年。質保期內由于供方的原因設備出現缺陷和損壞時，供方應免費更換，產品均實行終身維護，保修期后維修僅收取成本。

聯系人及聯系方式：*** 電話：180*****72
送貨地址：廣西河池市環江縣新建路118號
2.1.3投標方應根據自身設備的具體情況，提供詳細的設備配置清單，包括安裝材料、專用工具和備品備件，清單中依次說明型號、數量、產地、生產廠家等內容。
2.2范圍和界限
2.2.1現場安裝和試驗在投標方的技術指導下由招標方完成。投標方協助招標方按標準檢查安裝質量, 處理調試投運過程中出現的問題, 并提供備品、備件，做好銷售服務工作。投標方應選派有經驗的技術人員, 對安裝和運行人員免費培訓。
2.2.2投標方應協助招標方解決設備運行中出現的問題。
2.2.3設備安裝、調試和性能試驗合格后方可投運。設備投運并穩定運行后，投標方和招標方（業主）雙方應根據相關法律、法規和公司管理制度簽署驗收證明書。該證明書共兩份，雙方各執一份。
2.2.4如果安裝、調試、性能試驗、試運行及質保期內技術指標一項或多項不能滿足合同技術部分要求，買賣雙方共同分析原因，分清責任，如屬制造方面的原因，或涉及索賠部分，按商務部分有關條款執行。
2.2.5本標書未說明，但又與設計、制造、裝配、試驗、運輸、包裝、保管、安裝和運行維護有關的技術要求，按條款3所規定的有關標準執行。

3.應遵循的主要標準
除本標書特殊規定外, 投標方所提供的設備均按規定的標準和規程的最新版本進行設計、制造、試驗和安裝。如果這些標準內容有矛盾時, 應按最高標準的條款執行或按雙方商定的標準執行。如果投標方選用本標書規定以外的標準時, 則需提交這種替換標準供審查和分析。僅在投標方已證明替換標準相當或優于標書規定的標準, 并從招標方處獲得書面的認可才能使用。主要引用標準如下：
1、中國南方電網有限責任公司《電氣操作導則》
2、《關于執行電氣工作票技術規范和電氣操作導則有關問題的批復》（中國南方電網有限責任公司安生[2004]44 號）

4.使用條件
4.1 使用最高環境溫度80oC，最低環境溫度-20oC；
4.2 海拔高度：<2000m；         4.3 地震烈度：8度；
4.4 系統頻率：50Hz；           4.5 最大風速：<35m/s；
4.6 污穢等級：Ⅲ級；
5.技術要求
5.1性能參數
5.1電源：AC220V，50Hz
5.2額定功率：60W
5.3顯示方式：具有溫度顯示、濕度顯示。采用6位LED顯示；
5.4排水方式：采用6mm口徑軟管排水以方便堵塞。
5.5濕度啟動閥值65%；濕度停止閥值45%，溫度15度啟動22度返回。
5.6除濕量：24小時抽濕量400ML（工況條件：溫度35℃，濕度85%RH）
5.7外形尺寸和外殼材質：304不銹鋼材質外殼,115×78×200mm（寬×高×厚，參考尺寸）
5.8溫濕度控制精度：溫度±2℃；濕度±5%RH
5.9接點要求:除濕機必須帶有加熱器輸出接點
5.10可擴展通訊方式：GPRS遠程
5.11溫濕度傳感器線長0.3米。
5.12安裝條件：可以在端子箱，匯控箱，斷路器操作機構箱，西門子，ABB等進口隔離開關機構箱內安裝使用。

5.2功能產品功能
5.2.1采用半導體除濕，強制手動除濕(LED顯示，需顯示出手動除濕狀態)。
5.2.2濕度自動控制除濕，65%啟動除濕，45%返回；用戶可以自主設置濕度啟動值和退出值。
5.2.3具有自動除霜功能，低功耗設計，環保節能。
5.2.4抗干擾能力：產品可過：浪涌三級、電快速瞬變脈沖三級、靜電干擾三級。
5.2.5產品絕緣耐壓要求：220V輸入端耐壓1.5kv以上；絕緣電阻（DC500V）500MΩ以上；
5.2.6面板必須具備有6位或以上的數碼管顯示（實時顯示包括內部溫度，外部溫度，濕度，工作狀態，故障狀態，手動模式，自動模式）
5.2.7濕度傳感器要求采用高性能傳感器(傳感器連接方式采用可插拔式)。
5.2.8 標配無線通訊模塊，可與通訊主機聯機服務，提供計算機和手機端查詢功能。
5.2.9 遙控功能 ：采用上位機軟件通過GPRS遠程監控除濕狀態
5.2.10智能除濕裝置上需配有帶指示燈的總電源開關，方便安裝維護。
5.2.11產品外殼必須采用304不銹鋼外殼，防止生銹老化。

6.調試及驗收
6.1現場調試（供應商負責現場服務）
6.1.1設備運到現場安裝完畢，招標方應通知投標方人員到場參加設備調試。投標方應派出有經驗的專家提供技術服務。
6.1.2在調試過程中，若發現設備存在元器件損壞或不正常工作情況，投標方應負責更換。
6.2現場驗收
6.2.1現場驗收應在所有設備安裝調試完畢，且設備準備投入試運行時進行,并出具書面測試報告。
6.2.2備品備件、文檔資料均作為驗收的一部分。

7.技術文件要求
7.1技術文件要求
7.1.1投標方提供的圖紙、資料、文件應使用國家法定單位制即國際單位制，語言為中文。資料的組織結構清晰，內容正確、一致、清晰、完整，滿足工程要求。
7.1.2投標方應承諾在簽訂合同后 20 天內提供用于安裝、調試、運維使用的文件、圖紙及設備操作維護手冊等。
7.1.3投標方應對其所提供的全部文檔的準確性和完整性負責。所有由投標方采購供貨的第三方設備的技術手冊的準確性由投標方負責。
7.1.4設備應附有完整的、裝訂好的安裝圖和說明手冊，隨設備裝箱一起運至現場。
7.1.5投標方至少提供技術文件電子版1份，紙質打印稿4份。資料電子版以只讀光盤形式提供，無編譯、讀取、打印等權限限制，文字部分采用Microsoft Office 2003格式[包括Word,Execel,PowerPoint等文件格式]），圖紙部分采用AUTOCAD R14/2000或 Visio 2003格式。
8.包裝、運輸、安裝及質量保證
設備制造完成并通過試驗后應及時包裝，并將全套安裝使用說明書，產品合格證明書、出廠試驗記錄、產品外形尺寸圖、運輸尺寸圖、產品拆卸件一覽表、裝箱單、銘牌圖或銘牌標志圖及備件一覽表等包裝好，防止受潮。從投標方發貨至招標方收到期間，設備和資料應完好無損。
在包裝箱上應以不褪色的醒目標志標明：合同號、目的地、設備名稱、箱號、毛重、外形尺寸。包裝箱應連續編號，不能有重號。
包裝箱上應有明顯的包裝儲運圖示標志(按GB/T 191-2008)。整體產品或分別運輸?shù)牟考�都要適合運輸和裝載的要求。各種包裝應能確保各零部件在運輸過程中不致遭到損壞、丟失、變形、受潮和腐蝕。
在設備啟運后一周內，投標方應以最快捷的方式通知招標方以下內容：設備名稱；件數、件號、重量；合同號；貨運單號；達到港(站)；設備發出日期。
備品備件、專用工具等應隨設備同時裝運，但必須單獨包裝，并明顯標記，以便與提供的其它設備相區別。
制造廠在安裝和啟動時應安排技術人員提供現場安裝指導服務，提出技術建議，并有對運行人員提供相關培訓的義務。制造廠應提供設備專用工具。設備在使用期內，制造廠應提供技術支持和所需的備品備件。
全部設備必須是全新的, 持久耐用的,應滿足作為一個完整產品所能滿足的全部要求。投標方應保證設備在規定的使用條件下運行、并按使用說明書進行安裝和維護、預期壽命應不少于5年。
投標方應對其整套設備在到貨后提供不少于三年的“三包”質量保證。之后如發生產品損壞，投標方應及時為本套裝置提供維修部件，并按最近的投標價提供。
訂購的新型產品除應滿足本招標技術文件外， 投標方還應提供產品的鑒定證書。
投標方應保證制造過程中的所有工藝、材料等（包括投標方的外購件在內）均應符合本招標技術文件的規定。若招標方根據運行經驗指定投標方提供某種外購零部件，投標方應積極配合。
