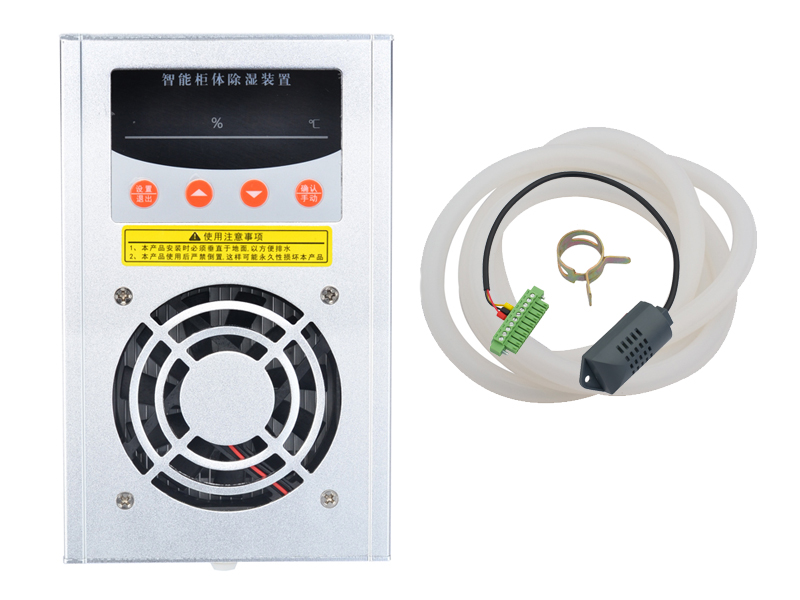

產品簡介

CSL-8000智能型除濕裝置是采用半導體制冷除濕方式，主動將密閉空間的潮濕空氣在風扇的作用下吸入除濕風道，空氣中的水汽經過半導體制冷機構后冷凝成水，再通過導水管排出柜體，可以達到很好的除濕效果。通過減低空氣中含水量，使相對濕度和絕對濕度同時下降，幾乎不提高溫度，不產生溫差帶來的負面影響，從根本上杜絕或減少了事故的發生，也不會因高溫而加速柜內器件及柜體的老化。智能型除濕裝置把被動防止凝露方式,改為主動引導凝露，有效的防止柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變及鋼結構件銹蝕等安全隱患，保證電網安全運行。

設備內部發生凝露引起爬電、閃絡事故，一般發生在以下幾種情況：

1、地區濕度高，天氣溫度變化大，開關柜底部濕潤，有的電纜溝甚至有積水；

2、有的開關柜在地下室，濕度高，柜體內溫度特別是接近地面的溫度低于環境溫度；

3、有的設備處于暫時停運狀態，電氣柜內小環境溫度就比四周環境溫度低，在其表面就極易形成結露，在這種情況下，一旦送電投運，事故就隨之發生。 為保證電網系統的安全運行，電氣設備的長壽命、安全有效使用，電力系統對柜內防潮、防凝露提出了更高要求。

應用范圍

1、GIS控制柜、高低壓控制柜、高低壓開關柜、環網柜、戶外端子箱、機械控制柜、箱式變電站、干式變電站等電氣設備；

2、集成電路，硅晶體，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，計算機板卡防潮儲存；

3、物理化學儀器、實驗材料、絕緣材料的防潮管理，化學品、藥品、食品、纖維、生物制劑的防潮儲存。

產品特點

1、體積小、重量輕、安裝方便快捷；

2、自動運行與手動除濕功能切換、溫度啟動值和除濕啟動值可調；

3、除濕風道主動引凝、排出氣體加熱降濕，有效達到了對電氣柜密閉空間防潮除濕的綜合治理；

4、濕度、溫度傳感器24小時實時采樣，超出設定啟動值自動引凝；

5、濕度、溫度設置具有記憶功能，不會因為停開機而消失；

6、故障顯示功能，可快速查找故障點保證正常運行；

7、采用專用防潮元件，外殼采用鋁合金結構，保證在潮濕環境下正常工作；

8、屏蔽隔離技術的運用，符合GB / T17626-2008的3級標準，保證能夠在強電磁場下工作；

9、除濕引凝管路，可把引凝后的水排出柜外，同時也可采用儲液袋柜外收集。

10、型號帶“T”的具有加熱功能，當檢測到箱體環境溫度低時，除濕裝置內部的風機和外部加熱器啟動工作。

11、型號帶S的具有RS485通訊功能，通訊地址可調；可遠程控制、調節運行參數以及故障上報功能。

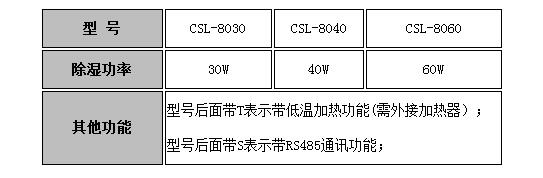

型號及功能

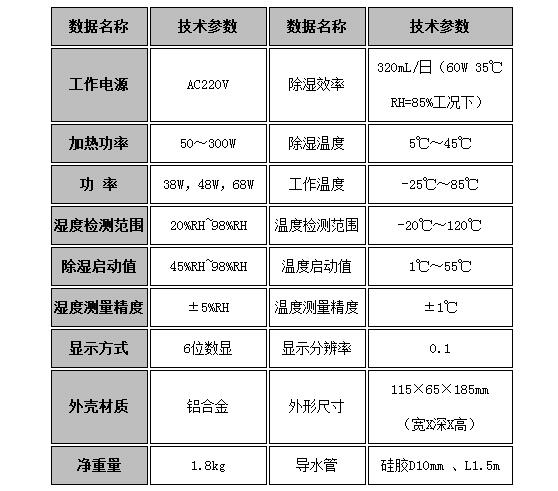

技術參數

工作原理

CSL-8000智能型除濕裝置由電源系統、送風系統、半導體制冷器、溫濕度檢測控制回路、加熱回路、無線模塊及排水管路組成。

1、除濕原理

當潮濕空氣經風扇吸入后，通過特殊設計的風道流動，先經半導體制冷器降溫結露，制冷器的結露在重力作用下滴入引水槽，再由導水管流出柜外。在設定啟動值內經過充分循環除濕，使柜內空氣濕度降至結露點以下，完成整個防潮引凝加熱過程。同時，智能型除濕裝置信號采集傳感器外置，能實時準確的采集到柜內的真實濕度，保證智能型除濕裝置在柜內將要達到凝露條件時提前啟動除濕。

2、低溫加熱功能【選配】

當箱體溫度低于設定的啟動值時，除濕裝置啟動內部加熱器回路（加熱器外接，功率可接50～300W），直到箱體溫度升高到設定啟動值加5℃時，加熱器回路停止工作。

3、RS485通訊功能【選配】

當具有RS485通訊功能的除濕裝置收到上位機的數據時，分析數據后馬上回復數據給上位機，一臺上位機最大可連接200臺（上位機端推薦在A、B間接一個120歐姆的負載電阻）。

顯示說明

開機后，除濕裝置進入自檢狀態，自檢完成后，左邊數碼管顯示軟件版本號，右邊數碼管顯示通訊地址（當此臺除濕裝置不帶通訊功能時，右邊顯示除濕硬件最大功率），3秒后除濕裝置進入工作狀態，此時左邊顯示濕度值，右邊顯示外部傳感器溫度值（當此臺除濕裝置不帶有外部加熱功能時，右邊顯示內部溫度值）。

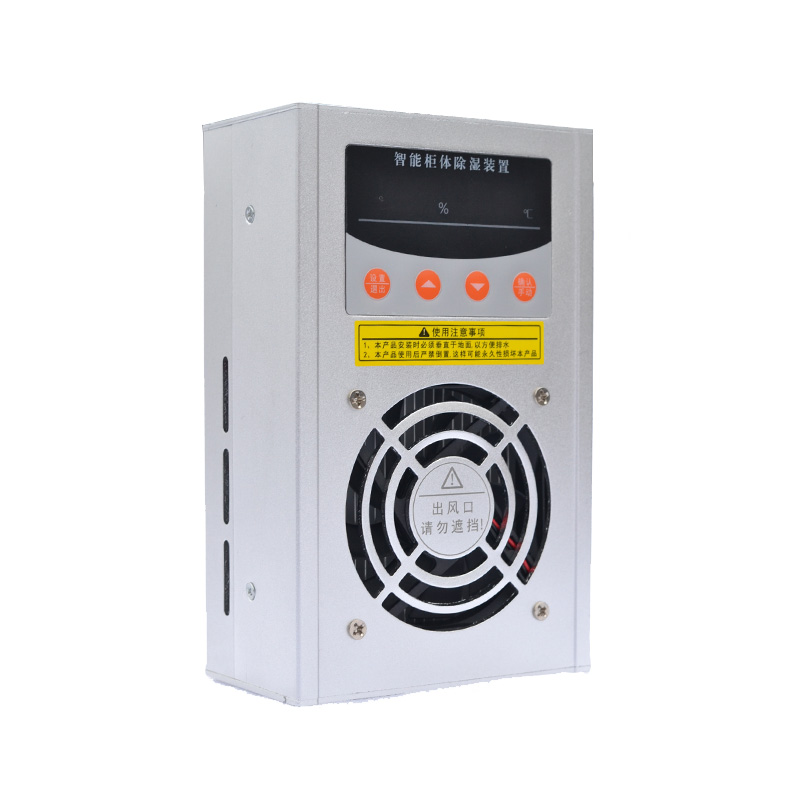

面 板 圖

顯示符號說明

自動運行指示，自動運行時此符號閃爍；

手動運行指示，當除濕裝置運行在手動狀態時，此符號閃爍；

設置狀態指示，當除濕裝置運行在參數設置狀態時，此符號閃爍；

正在除濕指示，當除濕裝置正在除濕工作時，此符號亮；當正在除霜時或者正在除濕保護狀態時，此符號閃爍；

正在加熱指示，當除濕裝置正在加熱工作時，此符號亮；當正正在加熱保護狀態時，此符號閃爍；

通訊信號指示，當此除濕裝置收到上位機數據時，此符號閃爍；

操作說明

1、手動/自動模式：當除濕裝置工作在自動狀態時，“自動”指示燈點亮，”手動“指示燈滅，按一下“確認”按鈕后，”自動”指示燈滅，”手動“指示燈亮，此時除濕裝置啟動除濕模塊，再按一下“確認”按鈕后除濕裝置自動轉為自動模式，當除濕模塊退出手動工作狀態下再按一下“確認”鍵時，此時除濕裝置啟動手動加熱模塊，按一下“確認”按鈕后除濕裝置自動轉為自動模式。

2、設置參數模式：電源接通后，除濕裝置自檢通過后，自動進入自動模式，雙層數碼顯示當前的濕度值和溫度值。按“設置”鍵可設置除濕啟動值、除濕斷開值、加熱啟動值以及無線通訊地址。

2.1設置濕度啟動值：當除濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置”鍵，除濕裝置進入設置狀態，左邊數碼管顯示P1(當左邊數碼顯示P1時，表示右邊顯示的數值為濕度啟動值；當左邊數碼顯示P2時，表示右邊顯示的數值為濕度斷開值；當左邊數碼顯示P3時，表示右邊顯示的數值為溫度啟動值；）時，按“確定/手動”按鍵，右邊的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啟動值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改濕度啟動值設置完成。

2.2設置濕度斷開值：當除濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置”鍵，除濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到左邊數碼管顯示P2(當左邊數碼顯示P1時，表示右邊顯示的數值為濕度啟動值；當左邊數碼顯示P2時，表示右邊顯示的數值為濕度斷開值；當左邊數碼顯示P3時，表示右邊顯示的數值為溫度啟動值；）時，按“確定/手動”按鍵，右邊的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啟動值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改濕度斷開值設置完成。

2.3設置溫度啟動值：當除濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置”鍵，除濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到左邊數碼管顯示P3(當左邊數碼顯示P1時，表示右邊顯示的數值為濕度啟動值；當左邊數碼顯示P2時，表示右邊顯示的數值為濕度斷開值；當左邊數碼顯示P3時，表示右邊顯示的數值為溫度啟動值；）時，按“確定/手動”按鍵，右邊的數字閃爍，此時按“向上”或“向下”按鍵可修改溫度的斷開值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改溫度啟動值設置完成。

3、通訊地址調節：接通電源，除濕裝置在自檢狀態，按”向下”按鍵進入通訊地址調節界面，此時可按“向上”或“向下”按鍵來調節通訊地址，調節好后，按“確定/手動”按鍵保存，按“設置”鍵，退出。

4、查看內部的溫度值：當除濕裝置工作主界面下，按”向下”按鍵可以顯示內部溫度值，8秒后自動轉為顯示外部溫度值或者按一下”向下”按鍵轉為顯示外部溫度值。

5、485通訊：除濕裝置有收到上位機的數據時，通訊指示燈會頻閃；具體通訊協議見附件。

特殊功能說明

1、自動除功能：當內部傳感器檢測到冷端散熱器上有凝結霜時，此裝置會自動啟動除霜，此時除濕燈閃爍。當冷端扇熱器上冰完全清除后，此裝置會自動轉入正常工作模式（一般除霜時間為30~60秒之間）。

2、高濕自動啟動加熱功能：當當前濕度大于80%時，啟動加熱器（此時加熱器啟動不受溫度控制），當當前濕度下降到73%時，斷開加熱器（此時加熱器啟動或斷開由溫度控制）。

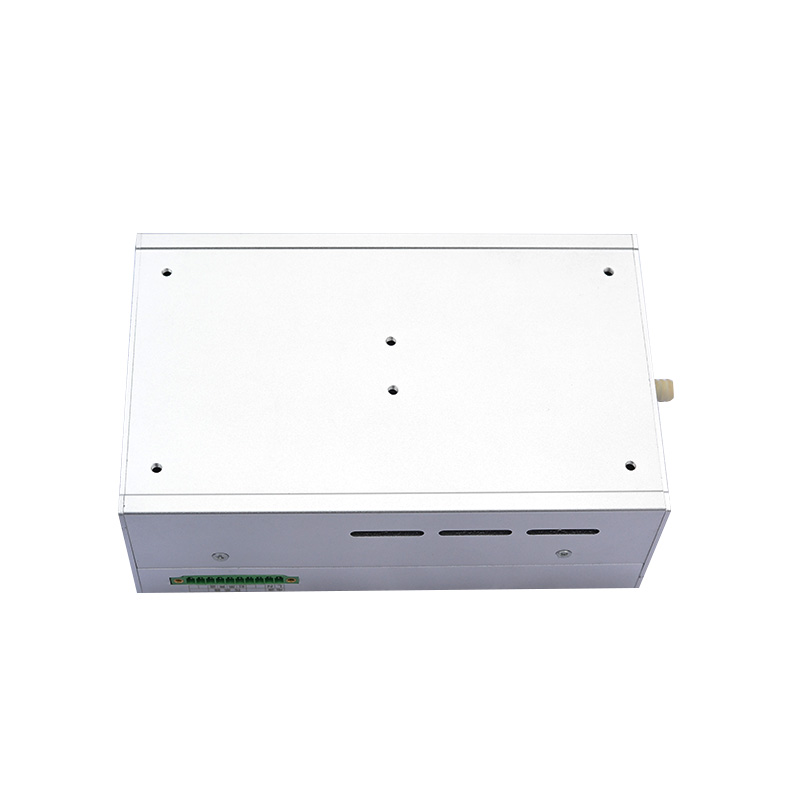

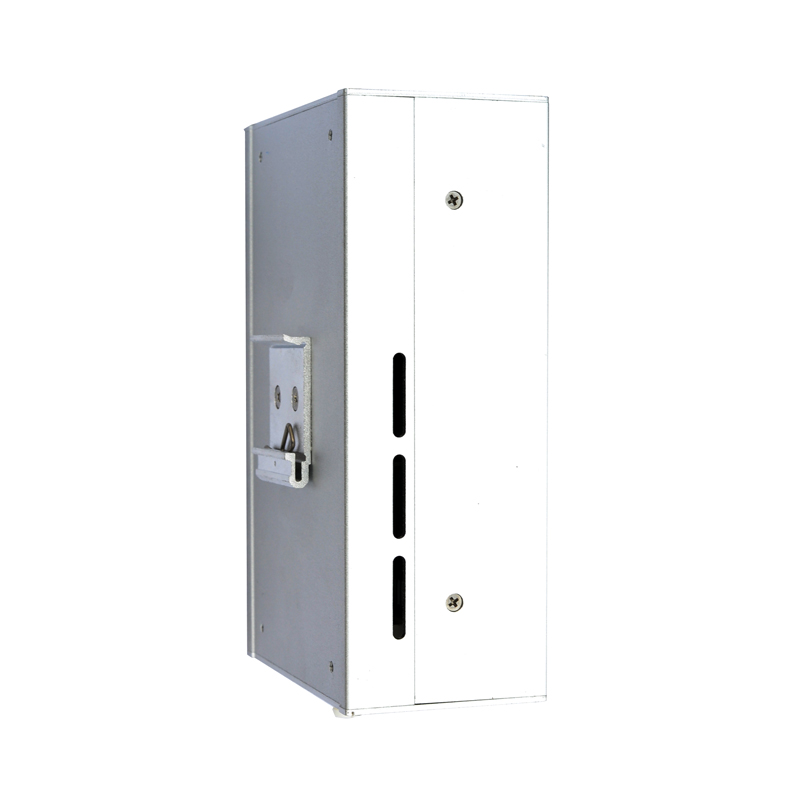

安裝

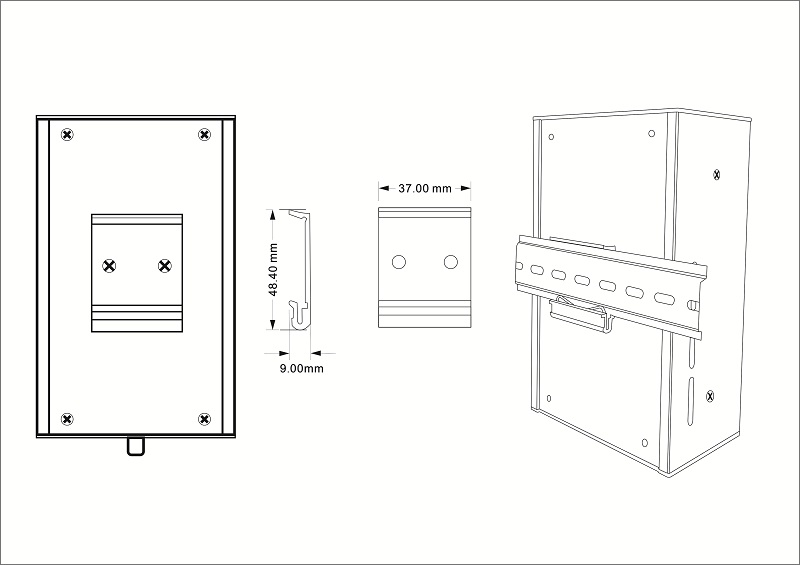

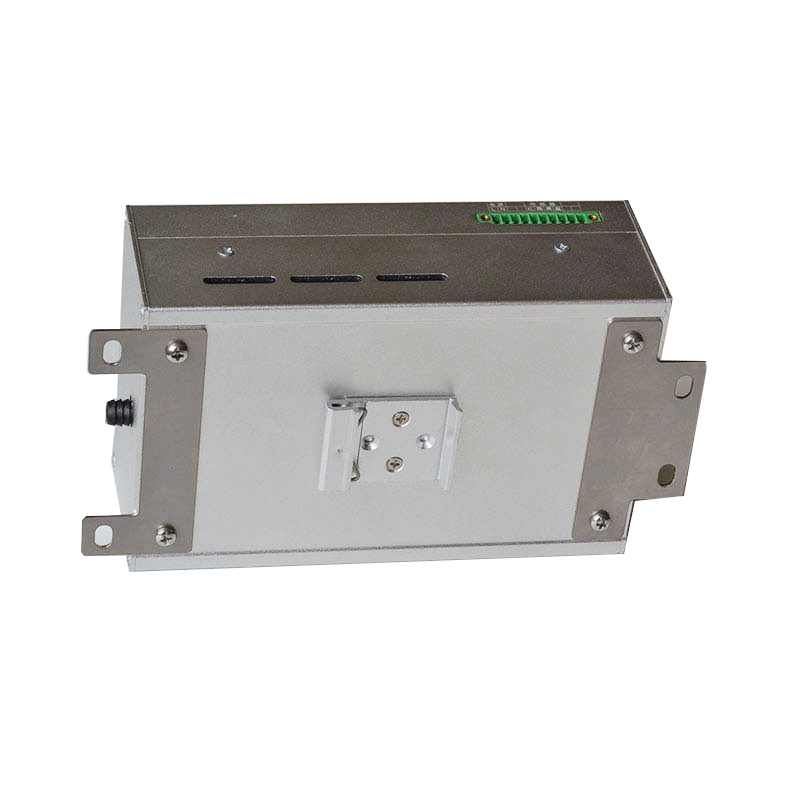

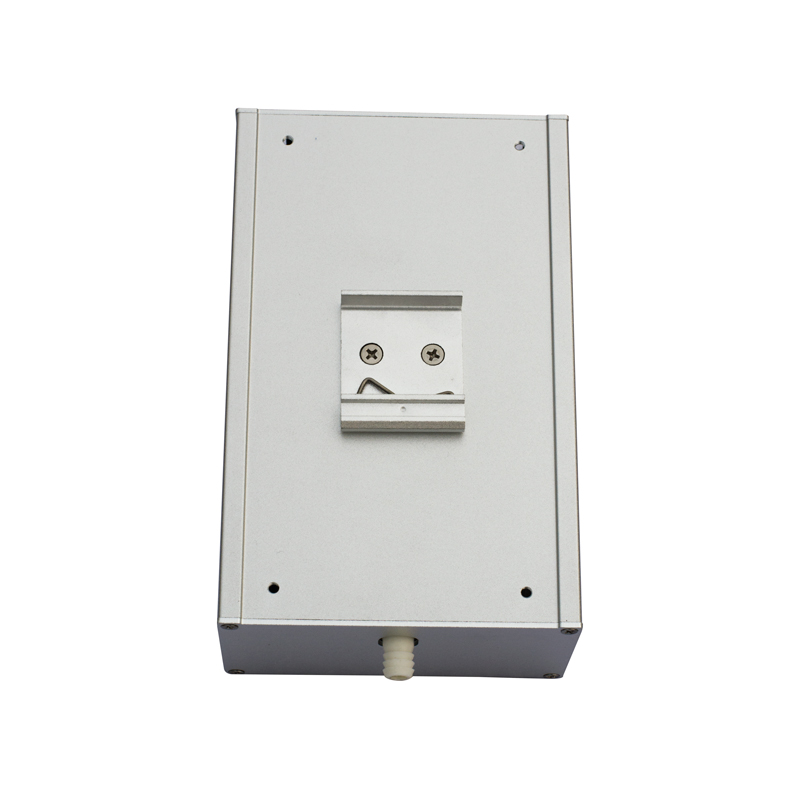

1、使用M5螺釘或者5mm的鉚釘固定。安裝時除濕裝置必須豎放，出水口朝下。

2、保證除濕裝置前面與其他裝置間有大于5cm的空間，來保證正面風扇出風口出風。

3、將出水管一端接入除濕裝置的派送口，用卡箍固定，出水管中間保持順暢，不得纏繞，以方便排水。另一端通向箱體外面。

4、電源接線端子L/N接上AC220V電源即可。

5、加熱器一腳接在負載L腳上另一腳接電源的N腳上。

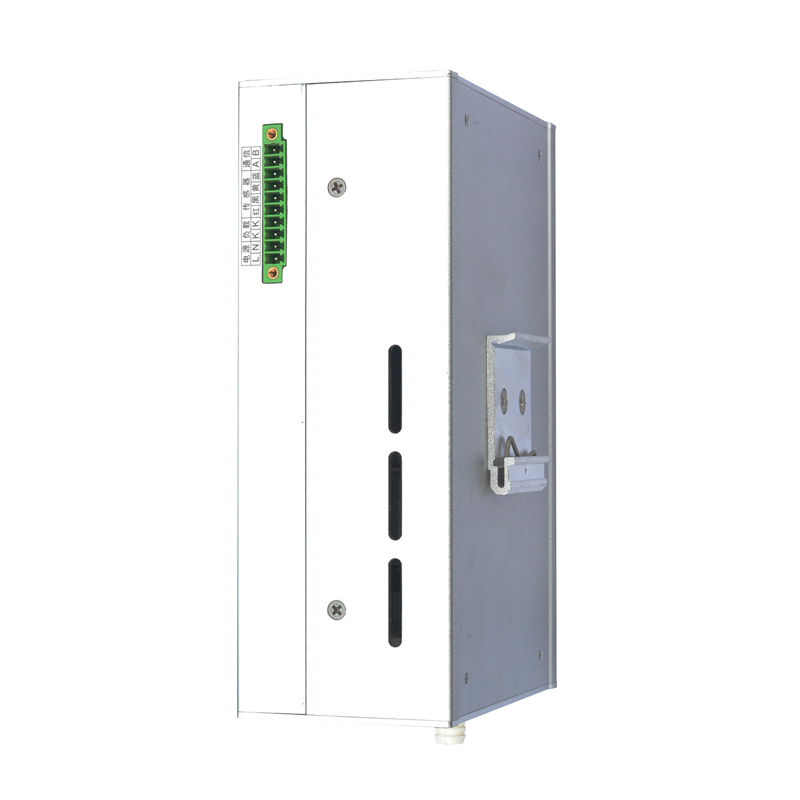

CSL系列除濕裝置接線圖：

CSL系列除濕裝置安裝尺寸圖：
