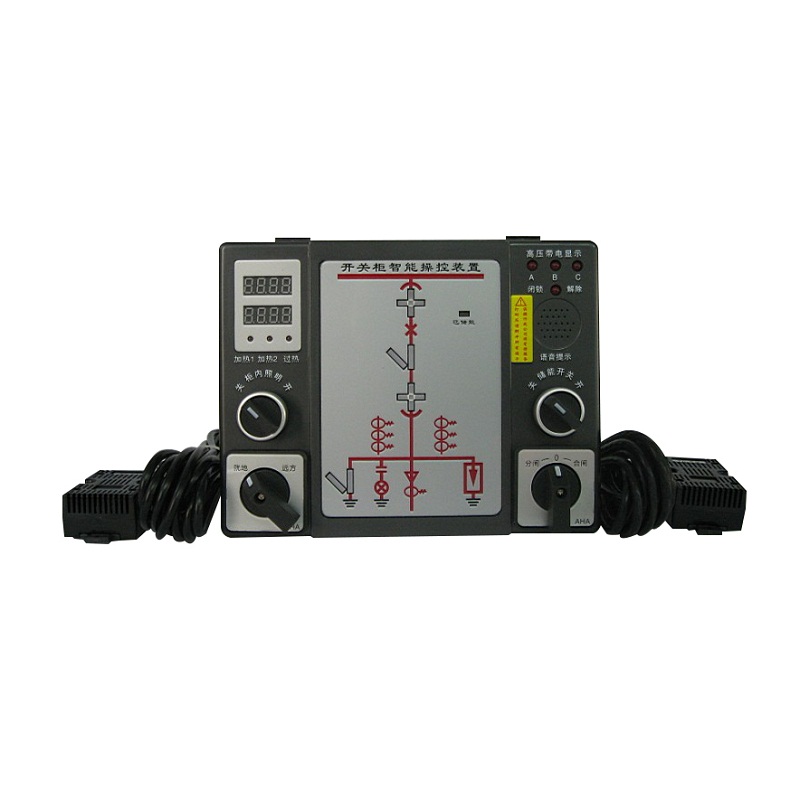

GC-8700 開關柜 智能操控裝置_數碼管顯示
GC8700開關柜智能操控的產品概述
GC-8700開關柜智能操控裝置主要針對3KV、6KV、10KV、35KV等電壓等級開關柜設計研制的專用新一代產品。主要功能特點有完善的開關柜設備狀態顯示功能，采用LED數碼管實時顯示柜內溫濕度值，控制值可現場修改，智能傳感器斷線報警功能，具有高壓帶電顯示和電磁閉鎖輸出功能，可選配多種轉換開關，布局規范，具有RS485遠程通訊接口，方便智能化管理，帶有語音提示/語音防誤提示功能。該產品的抗干擾技術、采用軍用及工業元器件，是新一代開關柜之必備產品。
GC8700開關柜智能操控的主要技術指標
|
工作電源 |
AC85～264V/DC90～300V |
加熱器電源 |
AC220V |
|
工作環境溫度 |
-25～85℃ |
工作環境濕度 |
≤95%RH |
|
絕緣強度 |
≧100MΩ |
外殼與端子間耐壓 |
≧AC2000V1min |
|
溫度檢測范圍 |
-25～100℃ |
濕度檢測范圍 |
0～100%RH |
|
溫度設置范圍 |
1～99℃ |
濕度設置范圍 |
25～98%RH |
|
溫度檢測精度 |
1℃ |
濕度檢測精度 |
3%RH |
|
溫度顯示分辨率 |
1℃ |
濕度顯示分辨率 |
1%RH |
|
溫濕度負載輸出 |
最多可控制兩路溫濕度負載輸出，每路最大功率750VA |
||
|
報警輸出 |
有兩路負載斷線報警回路（無源節點） |
||
|
抗電磁干擾能力 |
符合IEC255-22的標準規定 |
||
GC8700開關柜智能操控的主要功能
智能化程度高
采用高速單片機作主CPU，不論是顯示開關分合閘還是溫濕度的設置、測量、控制及485通訊等方面都比較傳統的開關狀態顯示儀有了更高的智能化功能。各操控功能單位互相獨立，且可根據客戶及產品的應用要求任意組合，來實現不同的功能，滿足客戶不同的需求。
高可靠性
內部元器件全部采用工業級的（工業級的溫度范圍：-35～85℃），內部IC全部采用國際知名廠家的（如CPU采用美國ATMEL的，語音芯片采用原裝進口日本OKI的等）。
抗干擾能力強
采用獨特的抗干擾技術，輸入的開關量與內部電器之間采用光電隔離芯片，使外部干擾無法通過輸入端進入內部電路，各個部分的供電采用電源隔離芯片，保證各個電路模塊之間互不干擾。
硬件看門狗技術
采用硬件看門狗技術，當軟件受到外部電磁干擾或其它干擾時，外置看門狗使程序復位。
精致美觀
外觀設計新穎獨特，做工精致美觀，簡化、美化了開關柜面板。
品質保證
公司擁有EMC實驗室和足夠的品質檢測設備，并擁有一支經驗豐富的品管隊伍，確保從原材料采購到產成品入庫到售后服務等各個環節都嚴格按ISO9001質量控制程序執行。
通訊功能
RS-485通訊接口，使本裝置可方便地與變電站其他電氣設備組成實顯的微機防誤監控系統；亦為適應斷路器的發展開發而新一代的智能操作裝置提供了擴展功能接口。

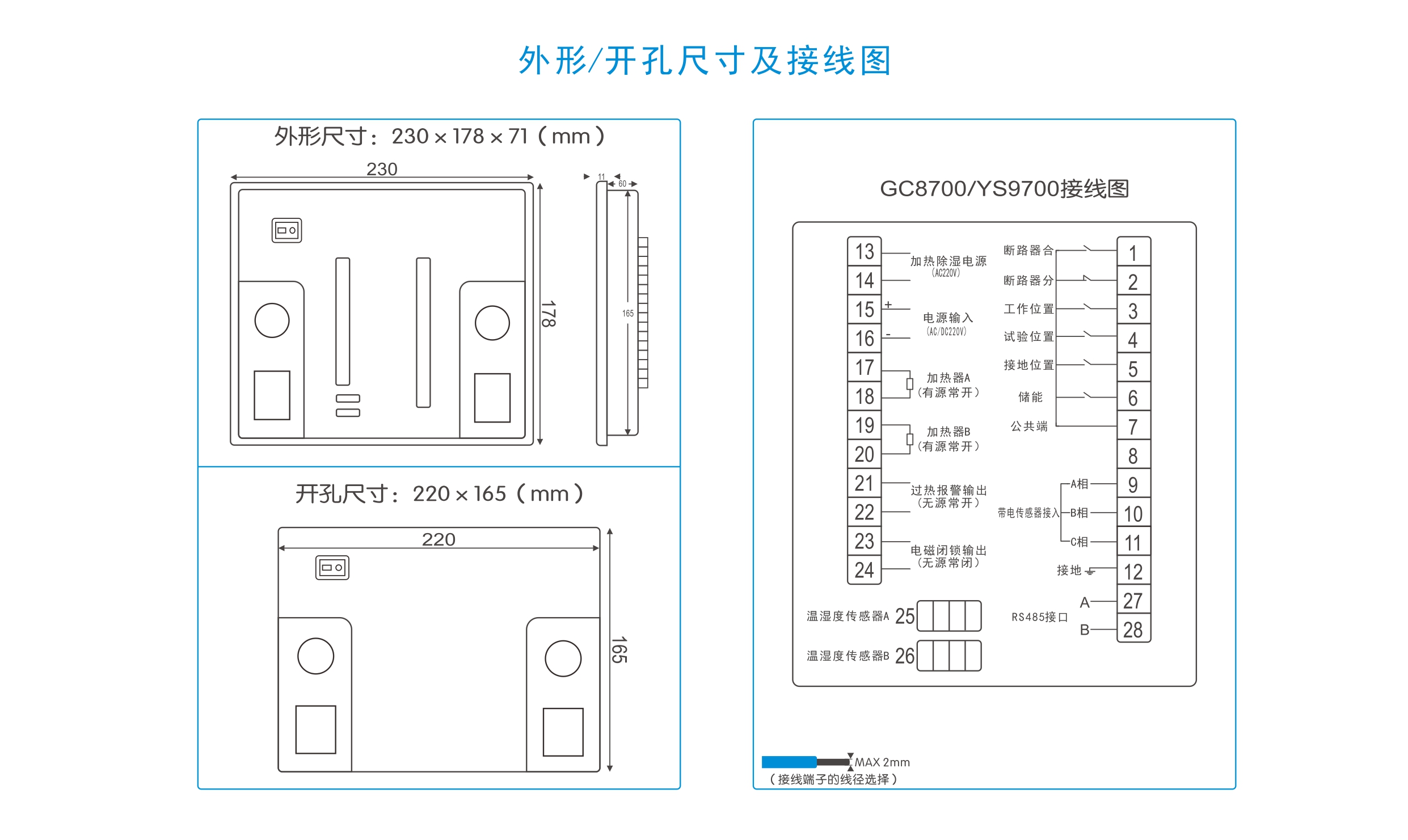

GC8700開關柜智能操控的接線圖
