主機功能

變電設備運行中，在室外有很多操作機構箱、電源箱、端子箱，每到了梅雨季節、大風雨天氣、冬季，機構箱內設備極易受潮、結露濕度過大，造成線圈霉斷、操作機構、接線端子排絕緣擊穿、箱體銹蝕等，甚至造成保護誤動，嚴重影響設備的正常運行。為此，我們在變電所室外箱體內加裝了自動溫控裝置，有效防止了該類事故的發生。

目前變電所室外箱體內安裝的除濕器大多是采用溫濕度監控器控制的，不能遠程查看箱體環境溫、濕度值和進行投切負載，影響了使用效果。隨著無人值班變電所的發展趨勢，如采用GC-8900智能無線溫濕度集中監控系統，能減輕運行人員的勞動強度。

GC-8900智能無線溫濕度集中監控系統采用無線監控，把無線接收主機安裝在監控室的電腦里，可實時查看每個箱體的溫度值、濕度值以及負載狀態，如果被監控的箱體出現溫度過高、濕度過高、負載損壞、抽濕器損壞、溫濕度傳感器損壞等，主控室的監控系統會(huì )在10分鐘內檢測出來用聲光報警的方式通知運行人員。如果到了環境溫度較低或環境濕度較高時，通過主控室的監控系統可實現啟動變電站內所有被監控的負載，或斷開變電站內所有被監控的負載。（也可以啟動變電站內某一臺箱體的負載或斷開變電站內某一臺箱體的負載）。因此該系統從根本上解決變電站端子箱、機構箱、操作間隔及匯控箱很難做到集中檢測箱體的加熱器負載狀態和控制加熱負載的難題。

GC-8900智能無線溫濕度集中監控系統是專門設計用于10kv變電站、220kv變電站、500kv變電站。該系統采用433MHZ無線組網技術，可實現遠距離傳輸數據，集中監控。具有極高的可靠性、穩定性和安全性，因此可以在變電站的強電磁干擾下正常工作。

系統構成

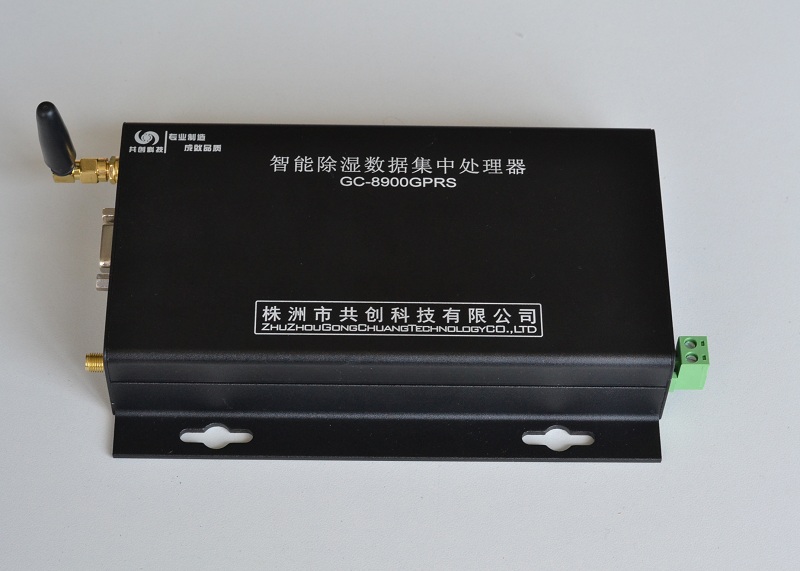

GC-8900智能無線溫濕度集中監控系統由GC-8900智能無線溫濕度集中監控主機、GC-8900智能無線溫濕度集中監控子機和監控軟件構成。每臺GC-8900智能無線溫濕度集中監控主機可與最多200臺GC-8900智能無線溫濕度集中監控子機組網。GC-8900智能無線溫濕度集中監控主機通過RS232接口與電腦連接或通過SIM模塊，可接入監控計算機或可通過無線通訊信號把數據發送到上一級的運管中心。

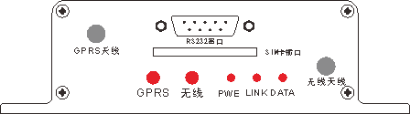

1、指示燈顯示說明

GPRS指示燈：當主機接收到GPRS數據或主機接收到系統軟件發送過來的數據時，此燈紅色閃爍；當監控主機發送數據時，此燈綠色閃爍；主機正常工作時此燈應該在紅色--綠色交替閃爍。

無線指示燈：當監控主機接收到監控子機的無線數據時此燈紅色閃爍；當監控主機發送數據到監控子機時，此燈亮綠色。主機正常工作時此燈應該在紅色--綠色交替閃爍。

PWE指示燈： GPRS模塊電源指示燈，如果監控主機無GPRS模塊時，此燈不亮。

LINK指示燈：GPRS模塊在線指示燈，亮表示SIM已經登錄網絡(luò )，可以正常收發數據。如果監控主機無GPRS模塊時，此燈不亮。

DATA指示燈：GPRS模塊數據發送指示燈，亮表示GPRS模塊此時正在發送數據或者接收到數據。如果監控主機無GPRS模塊時，此燈不亮。

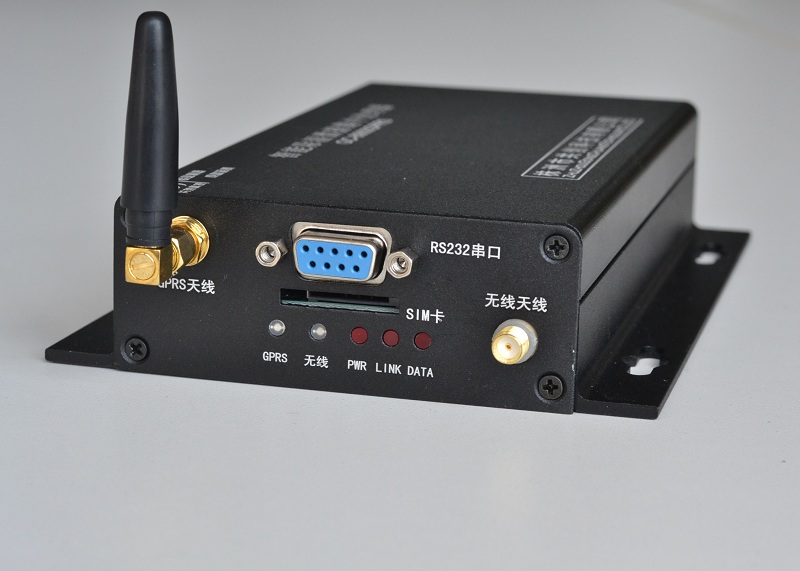

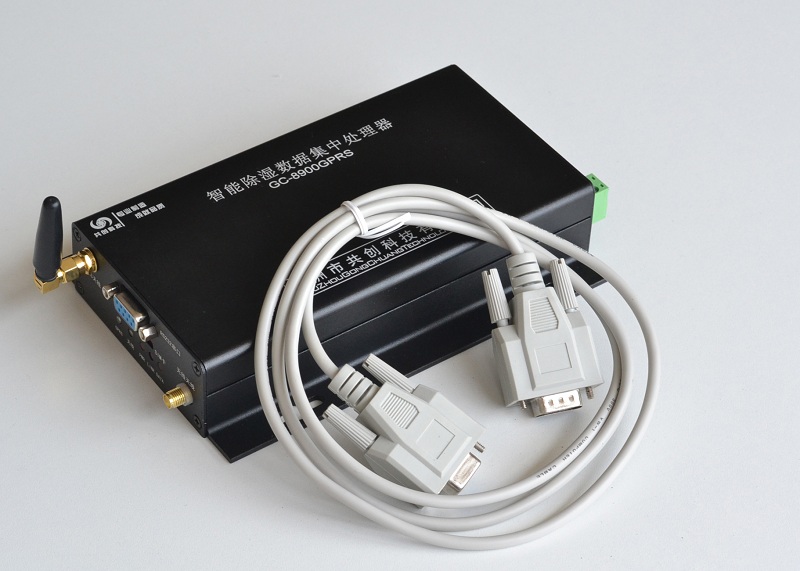

2、接口說明

GPRS天線： 當監控主機配有GPRS模塊時必須要接GPRS天線。連接此天線時必須是在關機狀態下連接。

無線天線： 當監控主機正常工作時必須接無線天線。連接此天線時必須是在關機狀態下連接。

RS232接口：此接口通過串口線與電腦的串口連接。

SIM卡插口：轉入SIM卡時可直接把SIM卡正面朝下插入此接口（插入時聽見聲音表示插入到位），取出時用鑷子輕輕按一下SIM卡，SIM卡即可彈回，再用鑷子取出。

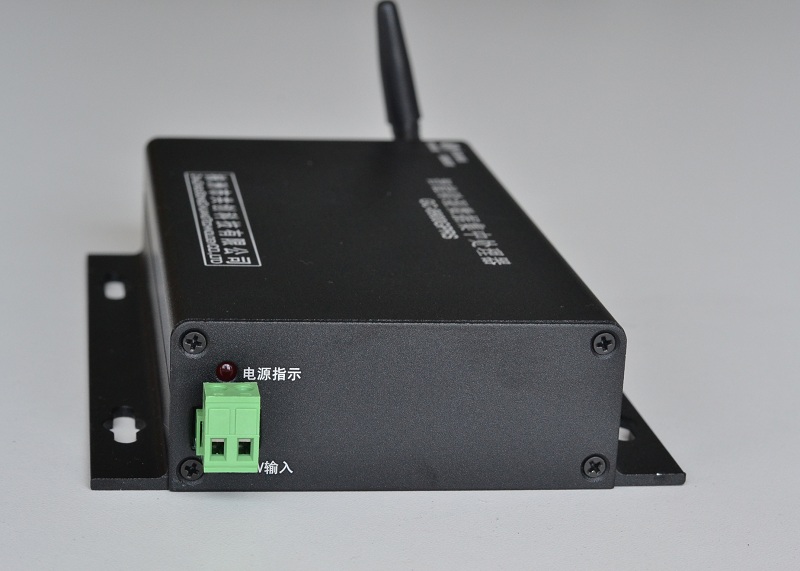

█ 此監控主機工作電源為AC220V.

█ 此監控主機通過串口與上位機連接，串口波特率為2400.

█ 與上位機通訊時，每條報文之間間距必須大于30ms。

█ GPRS模塊為選配模塊。

使用注意事項

1、此軟件運行時每10分鐘存儲一次數據，如果長時間運行時，最好兩年清除或備份一次數據，否則軟件會(huì )運行越來越慢；

2、無線監控主機的天線最好放置在靠窗戶位置，這樣會(huì )增加無線穩定度；

由于此軟件的管理員可直接在系統中控制箱體的負載，而普通用戶不能，故需要操作遠程控制時請用管理員權限登錄此監控系統。
