一、總則

1.1.本技術規范書的使用范圍僅限于（安順供電局新型防潮除濕裝置）項目。

1.2. 本設備技術規范書提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文，投標方應提供符合本規范書和工業標準的優質產品。

1.3. 如果投標方?jīng)]有以書面形式對本規范書的條文提出異議，則意味著投標方提供的設備(或系統)完全符合本規范書的要求。如有異議，不管是多么微小，都應在投標書中以“對規范書的意見和同規范書的差異”為標題的專門章節中加以詳細描述。

1.4. 本設備技術規范書所使用的標準如遇與投標方所執行的標準不一致時，按較高標準執行。

1.5. 投標方提供的防潮除濕裝置需具備在國網電力科學研究院實驗驗證中心及國家電網公司自動化設備電磁兼容實驗室型式檢驗出具的型式檢驗報告及注冊備案證書，否則視為投標無效。

1.6. 投標方需提供完備的技術實施方案，做為技術評分重要指標。

1.7. 本設備技術規范書經買、賣雙方確認后作為訂貨合同的技術附件，與合同正文具有同等的法律效力。

1.8. 本設備技術規范書未盡事宜，由買賣雙方協商確定。

1.9. 在本技術規格書確定之后，業主有權提出因標準或規程規范發生變化而產生的一些補充要求，具體項目由供需雙方共同商定。

二、通用技術條件

2.1、 執行標準及規程

供方所提供的所有設備，凡國標及部標已有所規定的均無條件滿足國頒和部頒的技術標準和工藝標準，執行國頒和部頒的規程規范。

GB/T 13729 遠動終端設備；

GB/T 15153. 1-1998 遠動設備及系統；

GB50348-2004安全防范工程技術規范；

GA/T379-2002報警傳輸系統串行數據接口的信息格式和協議；

GA/T388-2002計算機信息系統安全等級保護操作系統技術要求；

GA/T388-2002B計算機信息系統安全等級保護管理要求；

GA/T390-2002計算機信息系統安全等級保護通用技術要求；

YD/T 1171-2001IP網絡(luò )技術要求--網絡(luò )性能參數與指標；

DB35/T114—2001住宅小區安全技術防范綜合報警服務系統設計規范；

GA 308—2001 安全防范系統驗收規則；

GB4943-2001信息技術設備的安全；

GA/74—2000 安全防范系統通用圖形符號；

GB17859-1999計算機信息系統安全保護等級劃分準則；

GB16796-1997安全防范報警設備安全要求和試驗方法；

GA/T75—1994 安全防范工程程序與要求；

GA/T75—1994安全防范工程費用概預算編制方法；

其它相關國標及部標，相關規定等。

2.2、  設備運行的環境條件：

2 環境溫度：–10℃～+60℃

2 相對濕度：日平均≤99％

三、技術要求

本次對原有防潮除濕裝置升級改造，新增智能防潮除裝置、空調遠程控制裝置、風機遠程控制裝置，加裝環境遠程監測監控系統。

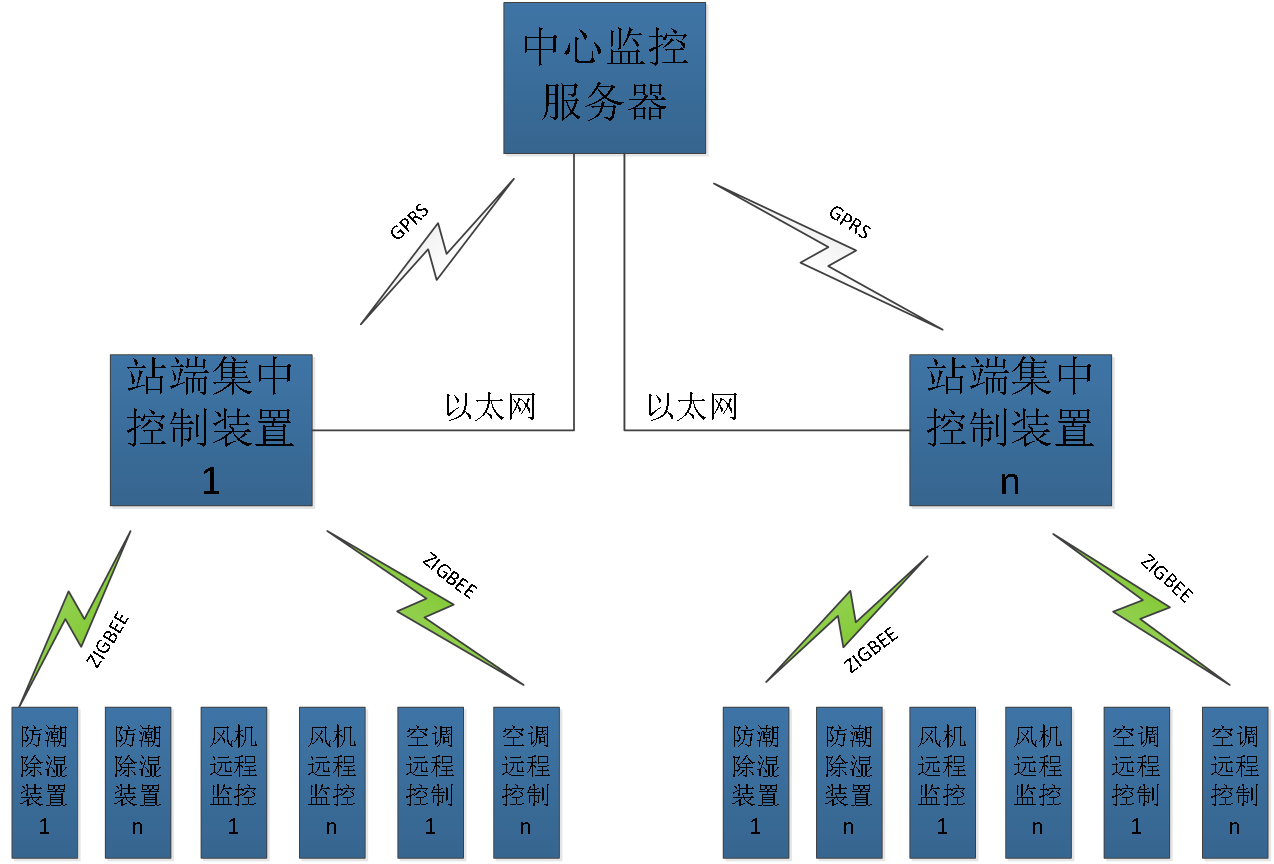

3.1 系統網絡(luò )架構

站端集中控制裝置要求能夠管理站內所有的防潮除濕裝置、風機遠程監控裝置、空調遠程控制裝置，實現站內所有監控信息的匯聚、分析、處理，并以2.4G無線ZIGBEE自組網方式組建站內無線局域網。并建立起中心服務器與前端監控裝置之間的通信鏈路。中心監控服務器建立在局端信息機房，以直觀的界面完成對各站點前端監控設備的管理，實現“遙信、遙測、遙控”等功能。

3.2 系統總體要求

整個系統軟硬件設備的設計要求符合高新技術的潮流。在滿足現期功能的前提下，系統設計具有前瞻性，在今后較長一段時間內保持一定的技術先進性，應滿足如下要求：

（1） 系統中各硬件設備應具備ZIGBEE無線局域網接口；

（2） 系統便于擴展功能，新設備的接入不影響原系統正常工作；

（3） 系統具備對遙測、遙信、報警事件等實時數據和歷史數據的集中存儲和查詢功能；

（4） 站端集中控制裝置和中心監控服務器應自帶歷史數據庫和實時數據庫，后臺數據為冗余系統；

（5） 需部署數據庫系統，數據庫應采用分布式架構，并且必須采用SQL Server、Oracle中的一種。

3.3 防潮除濕裝置

（1） 監測功能：能監測開關柜、端子箱內的環境溫濕度信息；

（2） 自動控制：根據環境溫濕度信息自動啟動和關閉除濕功能；

（3） 屏顯功能：裝置本身自帶三位數碼管顯示屏及狀態指示燈，顯示當前環境的溫度、濕度、設備工作模式、運行狀態；

（4） 條件功能：可通過面板按鍵設置設備的工作模式、除濕運行條件（溫度閥值、濕度閥值）、加熱聯動條件；

（5） 裝置采用半導體除濕技術，將潮濕空氣冷凝成水，把水排出箱柜外，達到徹底除濕功能；

（6） 應具備遠程遙測和遙控功能，可在站端集中控制器和中心服務器上查看箱柜內的環境溫濕度信息；

（7） 加熱器聯動功能：可根據環境溫度值自動開啟加熱器，也可面板設置強制開啟加熱器。

3.4 風機遠程控制裝置

（1） 多種控制方式：可在站端、監控中心或本地啟動或關閉風機，本地手動控制優先級較高；

（2） 遠程遙測：可遠程查看風機的運行狀態；

（3） 屏顯功能：設備自帶液晶顯示屏，可查看風機的運行狀態；

（4） 條件控制：可通過設備本身自帶按鍵設置設備的工作模式、控制風機的運行條件、調節風機的運行保護條件；

（5） 定時控制：設備應自帶RTC功能，根據設置時間自動啟動關閉風機；

（6） 可監控單相風機或三相風機；

（7） 設備應具備無線ZIGBEE接口，監控信息通過無線的方式與站端集中控制裝置進行信息交互。

3.5 空調遠程控制裝置

（1） 可遠程控制空調的啟動和關閉、工作模式、空調溫度設置；

（2） 可遠程遙測空調的工作狀態；

（3） 可根據工作環境的溫濕度信息或預設時間自動啟動和關閉空調，實現節能控制；

（4） 設備應具備復電自啟動功能；

（5） 設備應具備無線ZIGBEE接口，空調監控信息可通過無線的方式與站端集中控制裝置進行信息交互；

（6） 設備應具備斷電記憶功能；

（7） 設備可自動學習任意空調遙控板的控制指令，以適應不同品牌和型號的空調。

3.6 站端集中控制裝置

（1） 管理和維護前端監控設備；

（2） 站端監控信息的分析、處理、決策；

（3） 支持本地顯示，自帶LCD顯示屏�？赏ㄟ^(guò)界面管理站內監控設備及監控信息。

（4） 具備實時數據查看功能；

（5） 具備歷史數據庫；

（6） 具備分類管理功能。

3.7 監控軟件系統

（1） 系統具備登陸用戶的鑒權功能；

（2） 具有數據庫服務、通訊服務、WEB用戶訪問服務功能；

（3） 系統支持多級用戶權限管理功能；

（4） 系統可以對所有設備進行增加、刪除、修改、啟/停用等操作；

（5） 系統具備實時數據查看功能；

（6） 系統具備歷史數據查詢、統計分析功能；

（7） 系統具備報表管理功能，提供統計報表的多種顯示方式；

（8） 系統具備告警管理功能，提供歷史告警記錄及相關統計報表；

（9） 系統具有容錯能力，并有一定的自愈能力，不因用戶誤操作等原因使系統出錯、退出、或死機；

（10） 系統具有一定防病毒和網絡(luò )安全應對能力。

3.8★主要技術參數及要求

3.81 防潮除濕裝置

技術參數	指標
工作電源	AC 220V±15%  50Hz±5%（電源、主機一體式）
★功耗	≤45W（型式檢驗實測報告，原件核對）
尺寸	≤200*115*78(mm)
絕緣性能	≥50MΏ(外殼與端子間)
通信	無線ZIGBEE
除濕原理	半導體除濕
溫濕度檢測方式	外置溫濕度一體傳感器
溫度監測范圍	-25℃～+99℃
溫度測量精度	±1℃
濕度監測范圍	0%RH～99%RH
濕度測量精度	±5%RH
除濕閥值范圍	50%RH~90%RH可設置
★除濕量	≥460ml（35℃ 90%RH  24小時，型式檢驗實測報告，原件核對）
安裝方式	壁掛式、支架式、導軌式
工作環境溫度	-25℃～+65℃
工作相對濕度	5%RH~95%RH
EMC性能	符合《GB/T 15153.1-1998 遠動設備及系統 第2部分：工作條件 第1篇：電源和電磁兼容性》3級標準要求

★防潮除濕裝置以上重要技術參數需具備國網電力科學研究院實驗驗證中心及國家電網公司自動化設備電磁兼容實驗室型式檢驗出具的型式檢驗報告及注冊備案證書，否則視為投標無效。

3.8.2 風機遠程控制裝置

技術參數	指標
電源	AC 220V±15% 50Hz±5%
功耗	≤6.5W
尺寸	≤290*195*80（mm）
重量	≤4KG
通信	無線ZIGBEE
帶載能力	不小于2.5KW
控制方式	手動、遠程、自動
工作環境溫度	-25℃～+65℃
工作相對濕度	5%RH~95%RH

3.8.3 空調遠程控制裝置

技術參數	指標
電源	AC220V±15% 50Hz±5%
功耗	≤6.5W
尺寸	≤180*120*60（mm）
通信	無線ZIGBEE
溫度監測范圍	-25℃～+120℃
濕度監測范圍	0%RH～99%RH
遠程控制功能	支持
環境溫濕度自動控制功能	支持
定時控制功能	支持
復電自啟動功能	支持
自動學習功能	支持
工作環境溫度	-25℃～+65℃
工作相對濕度	5%RH~95%RH

3.8.4 站端集中控制裝置

技術參數	指標
電源	AC220V±15% 50Hz±5%
功耗	≤20W
尺寸	≤270*170*65（mm）
通信接口	網口	1個   ≥100Mbps
	RS485接口	1個
	GPRS接口	1個 GPRS Class10標準
	ZIGBEE接口	1個 802.15.4標準
操作響應時間	<60s
顯示屏	7寸觸摸屏
工作環境溫度	-10℃～+65℃
工作相對濕度	5%RH~95%RH

3.8.5 監控軟件系統

技術參數	指標
數據展示功能	支持
設備管控功能	支持
報警管理功能	支持
權限管理功能	支持
報表管理功能	支持
系統年可用率	≥99.9％
遙信正確率	≥99%
遙控正確率	≥99%
平均無故障時間	≥8760h
數據采樣掃描周期	≤15s
系統控制操作響應時間	<60s
畫面實時數據刷新時間	<60s
歷史數據查詢響應時間	<60s

四、技術服務要求

4.1 供方應為需方提供如下服務：

4.1.1 供方負責所有設備的運輸，安裝調試工作。供方根據需方要求到現場指導安裝、調試、負責運行培訓及解決設備所有的技術問題，使設備具投運條件。

4.1.2 設備交貨時，附出廠實驗報告，質量合格證，數量按用戶要求提供。

4.1.3 供方為需方提供的設備在使用、維護等方面進行免費人員培訓，培訓以被培訓人員可以獨立操作、維護為目標。

4.1.4 保修期限：自安裝竣工驗收合格之日起，產品質保期一年，質保期內免費享有處理正常運行過程中出現的質量問題。

4.1.5 響應：若產品出現故障，需要提供技術支持時，供方保證在接到通知后，及時答復解決。

4.1.7 供方按需方提出的質量保證及現場服務要求，提供全面優質的技術支持與服務。

4.2 技術資料及交付

4.2.1 說明書

1）使用說明書

4.2.2 以上技術資料及以上清單未提及而又是本工程所必需的文件和資料，供方應按需方要求的交付時間和數量及時免費提供。
